أنا مؤيد كبير لبناء الكمبيوتر الشخصي DIY وأميل إلى وصفه بأنه “واضح ومباشر”. بالنسبة للجزء الأكبر ، كل شيء يوزع في المكان الذي يجب أن يكون. ولكن هناك جانب واحد من جوانب تجميع جهاز كمبيوتر جديد حتى لا أستمتع به: موصلات اللوحة الأمامية I/O.

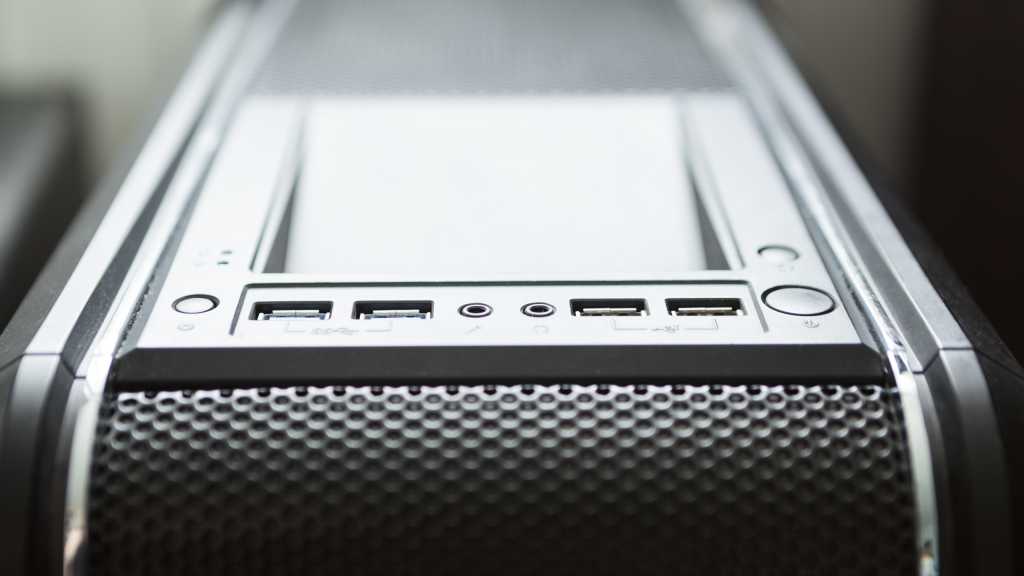

اللوحة الأمامية عبارة عن مجموعة غريبة من رؤوس USB ، وموصلات صوتية ، ودبابيس ذات أسنان دفعية معقدة للغاية ، وغالبًا ما يبدو أنها الكابلات فقط فقط الوصول إلى نقاط اللوحة الأم حيث يحتاجون إلى الذهاب ، لذلك يمكن أن يكون توصيلها تحديًا. بالإضافة إلى ذلك ، يمكن أن تختلف الموصلات التي تحتاج إلى توصيلها وفقًا لحالة الكمبيوتر.
على عكس بطاقات ذاكرة الوصول العشوائي والرسومات ، فإن اتصالات اللوحة الأمامية I/O ليست واضحة جدًا. إليك انهيار سريع لموصلات الإدخال/الإخراج المختلفة التي من المحتمل أن تراها وما تعنيها جميعًا.
مفتاح الطاقة
الموصل الأكثر أهمية الذي تحتاجه لتوصيله بشكل صحيح هو مفتاح الطاقة. هذا هو الذي يربط زر الطاقة الفعلية على جهاز الكمبيوتر الخاص بك بالوحة الأم ويسمح له بإخبار نظامك بالبدء. بدون ذلك ، لا يمكنك تشغيل جهاز الكمبيوتر الخاص بك جسديًا (إلا إذا كنت على استعداد لتصوير الموصلات ، ولكن هذا خارج نطاق هذه المقالة).
عادةً ما يكون مفتاح الطاقة رأسًا صغيرًا من البلاستيك الأسود ، مع منفذين من الإناث لدامن اللوحة الأم لتفتح. غالبًا ما يكون مصحوبًا بموصلات إدخال/إخراج أمامية أخرى قد يتم تجميعها معًا ، لأنها جميعها توصيل في نفس المنطقة على اللوحة الأم.

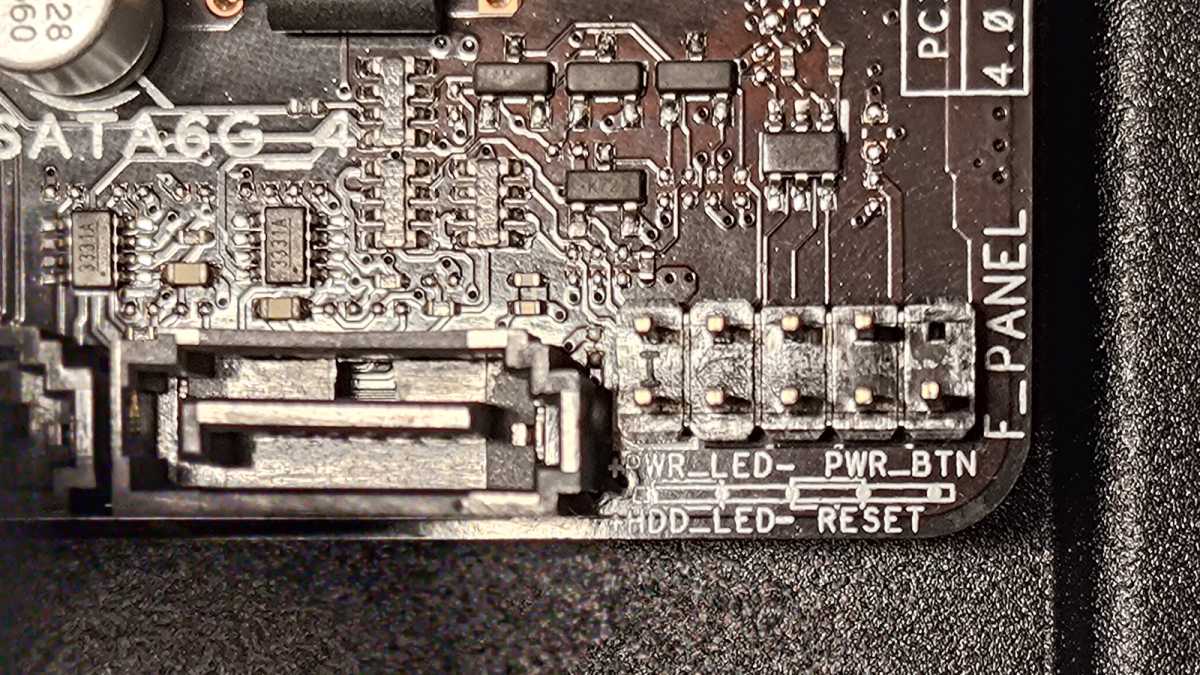

ولكن بغض النظر عن اتجاه حالتك المعينة ، يتم توصيل مفتاح الطاقة دائمًا بنفس الطريقة. عادةً ما تكون دبابيس الإدخال/الإخراج-ولكن ليس دائمًا-يتم تهيئتها في أسفل اليمين من اللوحة الأم. الرجوع إلى موقع الويب الخاص بك أو موقع الشركة المصنعة إذا كنت غير متأكد. (يجب أن يكون هناك أيضًا وضع العلامات بجوار المسامير لتظهر لك أي منها للاتصال بالمكان.)
عند توصيل الرؤوس مثل مفتاح الطاقة إلى دبابيس I/O للوحة الأم ، تأكد من توصيلها بالطريقة الصحيحة. هناك جانب إيجابي (+) وسلبي (-). إذا قمت بتوصيلها بطريقة خاطئة ، فلن يحدث شيء سيء – فلن يعمل فقط.

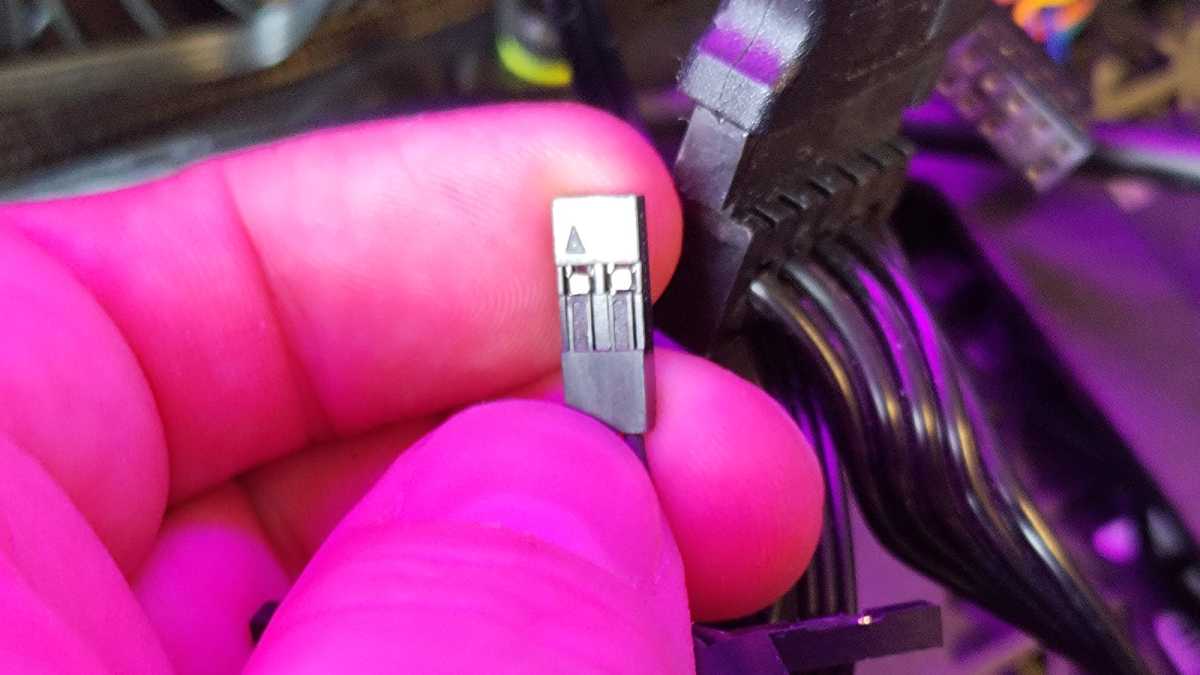

للعثور على الاتجاه الصحيح ، انظر إلى الجانب الخلفي لرأس مفتاح الطاقة وسترى مثلثًا صغيرًا يشير إلى الجانب الإيجابي.
إعادة ضبط التبديل
مثل مفتاح الطاقة ، عادةً ما يكون مفتاح إعادة التعيين رأسًا إيجابيًا وسلبيًا موحدًا مع كل من المسامير معًا. استخدم السهم العكسي لمعرفة ما هو بالنسبة للاتجاه الصحيح ، ثم قم بتوصيله في دبابيس I/O اللوحة الأمامية للوحة الأم لكل معتاد.
قادت السلطة
إذا كنت تحب جهاز الكمبيوتر الخاص بك أن يكون له LED المتلازم عند تشغيله كمؤشر مرئي ، فستحتاج إلى التأكد من توصيله أيضًا. يمكن أن يكون LED الكهربائي مفيدًا لاستكشاف الأخطاء وإصلاحها ، أو فقط لإعلامك بحالة جهاز الكمبيوتر الخاص بك بنظرة (صلبة تعمل ، وميض نائم ، ويتم إيقاف تشغيله). بدلاً من ذلك ، إذا كنت تكره مؤشرات LED ، فيمكنك استخدام ملصقات LED لمنعها!
مثل مفتاح الطاقة ، توصيل رؤوس Power LED بنفس دبابيس الإدخال/الإخراج على اللوحة الأم – ولكن على عكس مفتاح الطاقة ، ستأتي رؤوس LED كرؤوس إيجابية وسلبية منفصلة. بمجرد توصيله ، يجب أن تضيء LED في المرة التالية التي تقوم فيها بتشغيل نظامك.
LED تخزين
تحتوي بعض حالات سطح المكتب على زوج ثانوي من رؤوس LED للتخزين. على الرغم من أنه عادة ما يتم تصنيفه على أنه “HDD” للمحركات الصلبة ، إلا أنه يعمل بنفس الشيء بالنسبة لـ SSDs الحديثة. عند توصيله ، سيتم وميض LED كلما تم الوصول إلى محرك تخزين.
إذا كانت حالتك تحتوي على ذلك وتجدها مفيدة ، فقم بتوصيلها بنفس الطريقة التي تسير بها Power LED. حدد موقع المسامير الإيجابية والسلبية على اللوحة الأم وإرفاق الرؤوس الصحيحة بكل منهما. لن يحدث شيء سيء إذا أخطأت ، بخلاف عدم عمله. فقط تبديل إذا حدث ذلك.
USB 2.0
على الرغم من أنه أقل شيوعًا الآن في حالات الكمبيوتر الحديث نظرًا لأننا انتقلنا في الغالب إلى معايير أسرع ، إلا أنك قد لا تزال ترى رؤوس USB 2.0 ، خاصة في الحالات القديمة وبعض الهيكل الداعم القديم.

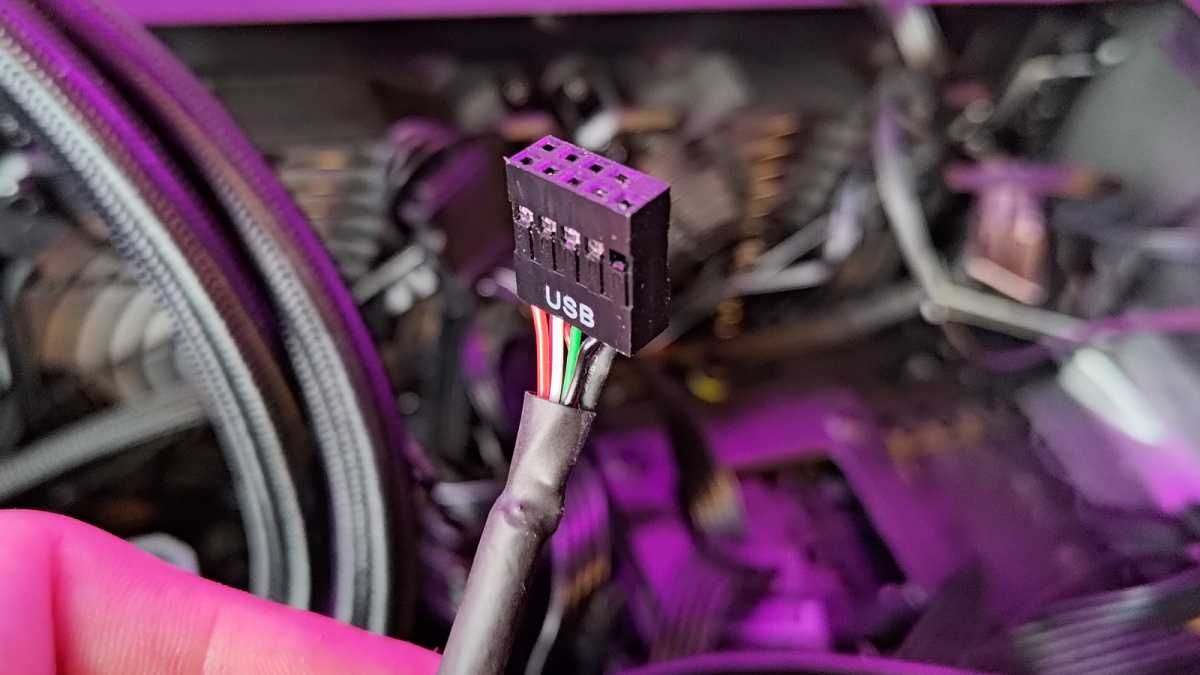

سيحتوي رأس USB 2.0 على ملصق USB وكذلك أحد تكوينين: تخطيط فريد من 9 أسنان مع زاوية واحدة محظورة ، أو تخطيط 5 دبوس. كلاهما “متماثل” ، حيث كان التصميم 9 أسنان هو اثنين من رؤوس USB 2.0 في واحد ، مما يعمل بشكل فعال على منفذي USB مع رأس واحد. (الدبوس الخامس في رأس USB 2.0 هو خاص ، ويتم مشاركته من قبل كل من USBs في تخطيط 9 أسنان.)
يعد التصميم الفريد من 9 أسنان لـ USB 2.0 دليلًا على المكان الذي يتم فيه توصيل اللوحة الأم الخاصة بك ، حيث لا يوجد العديد من الرؤوس التي تتناسب مع تصميم الدبوس هذا. إذا كنت بحاجة إلى إرشادات إضافية ، راجع وضع العلامات على اللوحة الأم أو تحقق من دليل اللوحة الأم الخاصة بك.
USB 3.0
USB 3.0 أسرع من معيار USB 2.0 الأقدم ، ولكن حتى هذه بدأت تسقط على جانب الطريق. ومع ذلك ، قد لا تزال تواجه هذه ، خاصة في الإعدادات الموجهة نحو الميزانية.

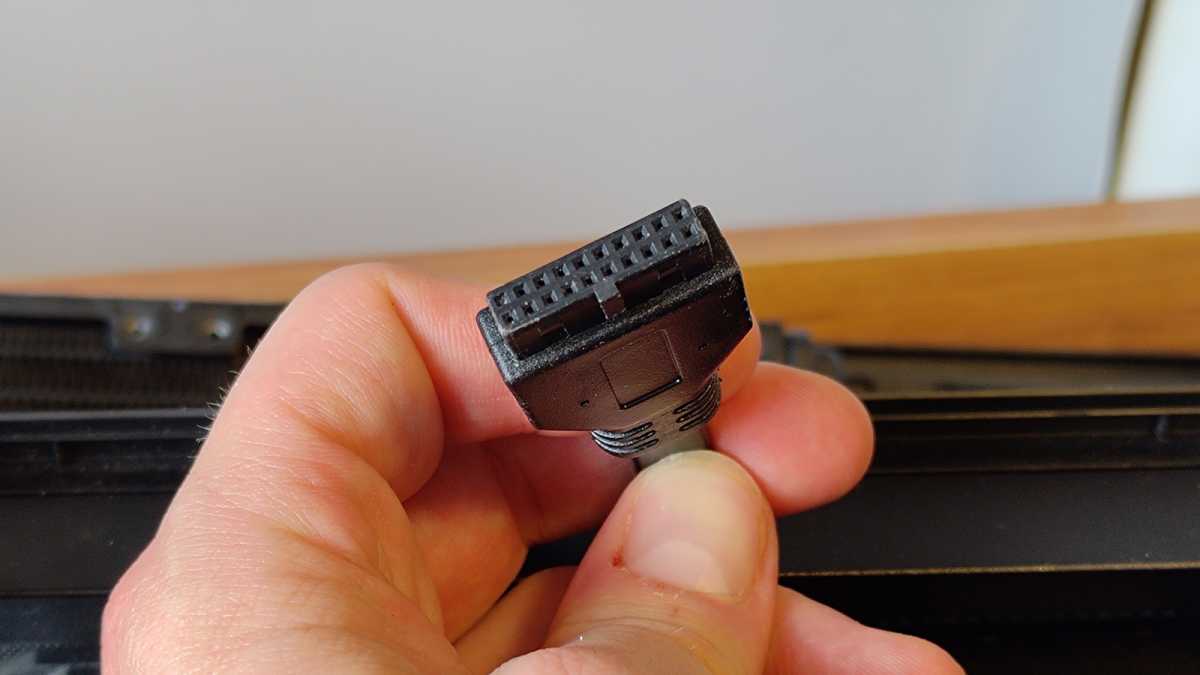

كابل USB 3.0 أكبر وأثخن ، مع موصل 20 دبوسًا قد يكون أو لا يتم حظر الدبوس العشرين. بمعنى آخر ، سترى إما صفين من 10 ثقوب أو صف من 9 وصف من 10. (الثقب المفقود في صف واحد هو لأغراض المحاذاة/الاتجاه.)
USB 3.1 و USB 3.2

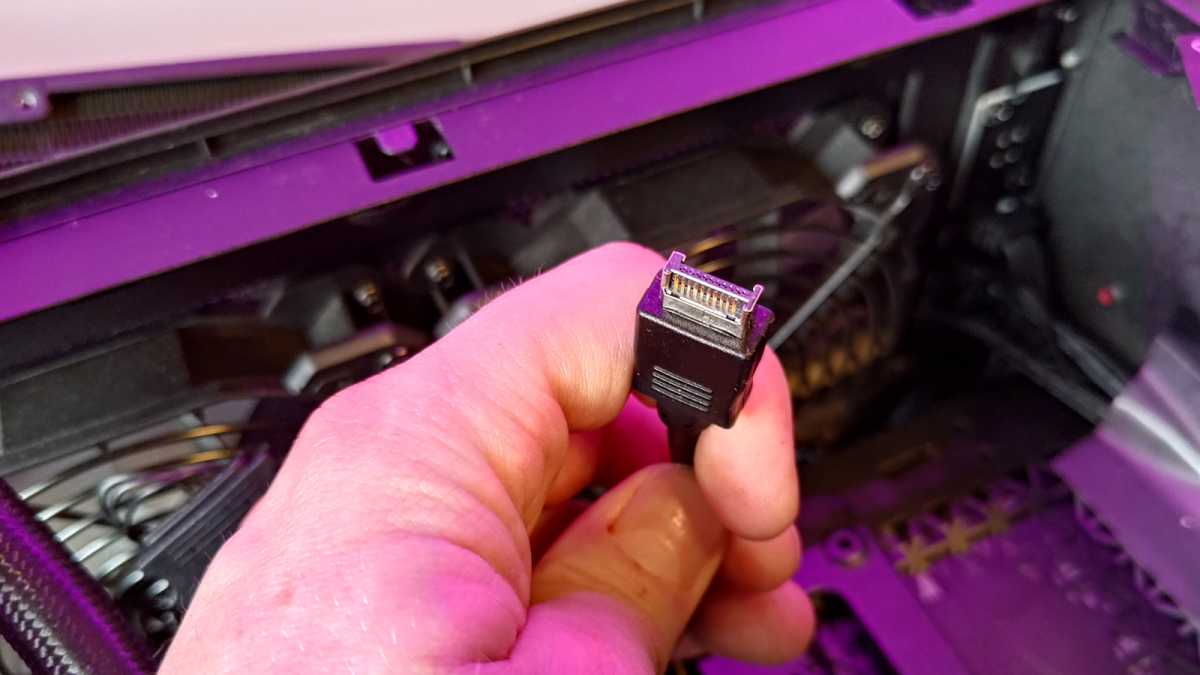

بدءًا من USB 3.1 ، تم تجديد موصل اللوحة الأمامية ليكون أصغر وأكثر إحكاما مع دعم 24 دبابيس معززة. غالبًا ما يتم استخدامه بالتزامن مع منافذ اللوحة الأمامية USB-C.
يحتوي الرأس على شكل “H” قليلاً مع دبابيس عارية على كل جانب ، ويتم توصيله بمقبس مع محيط من الألومنيوم (والذي يمكن أن يساعده في التميز قليلاً من بقية موصلات اللوحة الأم).

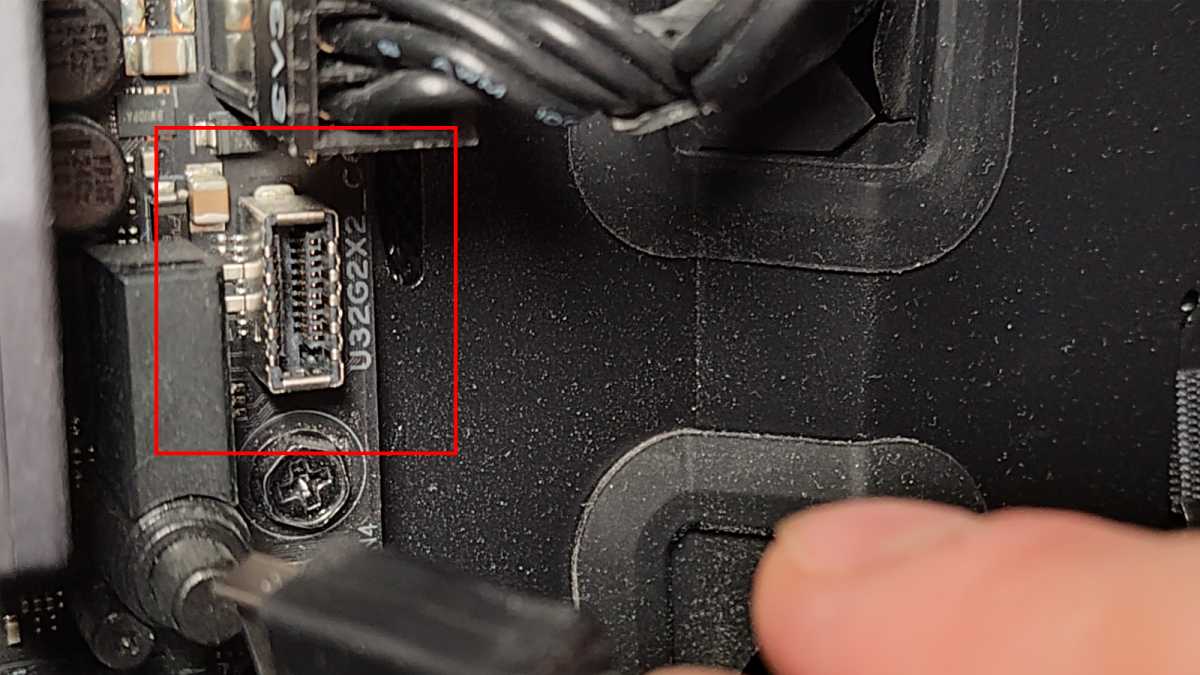

إذا كنت تواجه مشكلة في العثور على مكان توصيله على اللوحة الأم الخاصة بك ، فابحث عن وضع العلامات على خطوط “USB3.1” أو “USB31C” و “U32G1” أو حتى “UB32GX2” ، وهو ما أراه على اللوحة الأم الخاصة بي.
صوتي

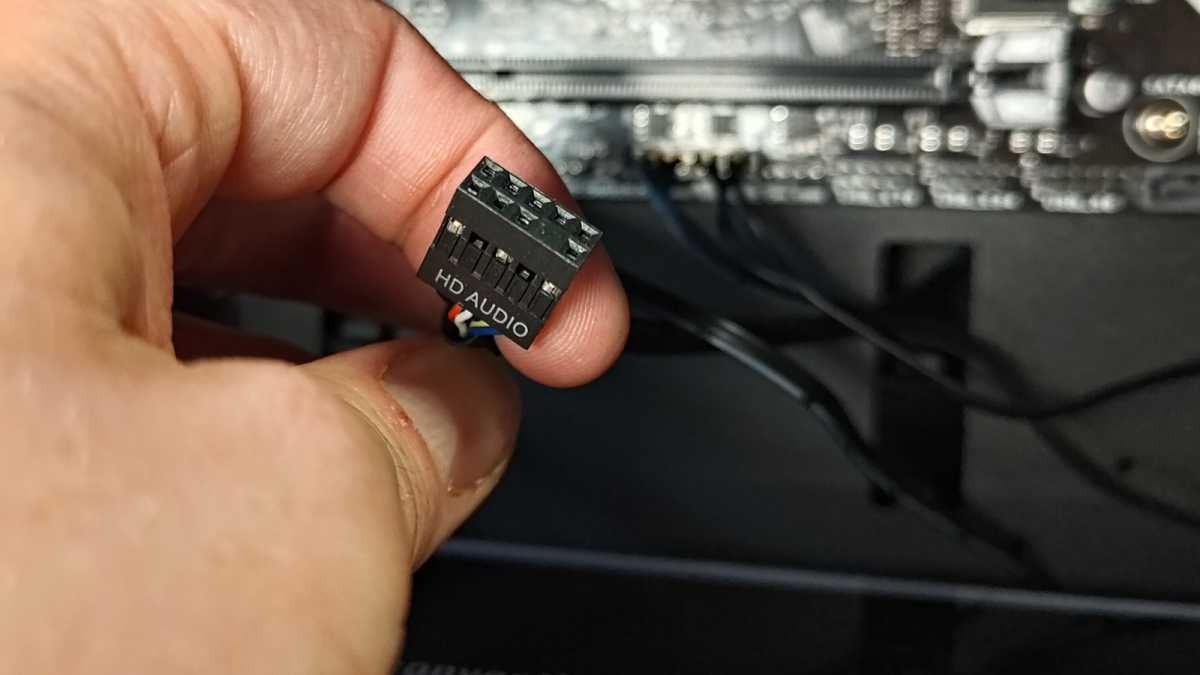

سواء كان لديك مقبس 3.5 مم مشترك لكل من سماعات الرأس والميكروفون ، أو منافذ منفصلة لكل منها ، فإنها تخرج إلى رأس واحد داخل حالة الكمبيوتر. يبدو رأس الصوت مشابهًا جدًا لرأس USB 2.0 ، لذلك لا تجعلهم مرتبكين! لحسن الحظ ، عادة ما يكون هناك تسمية “صوتية” عليها – أو مماثلة – لمساعدتك.
عادةً ما يتم توصيل هذا الجزء السفلي من اللوحة الأم إلى جانب جميع رؤوس USB 2.0 ودبابيس I/O متنوعة.
المتحدث

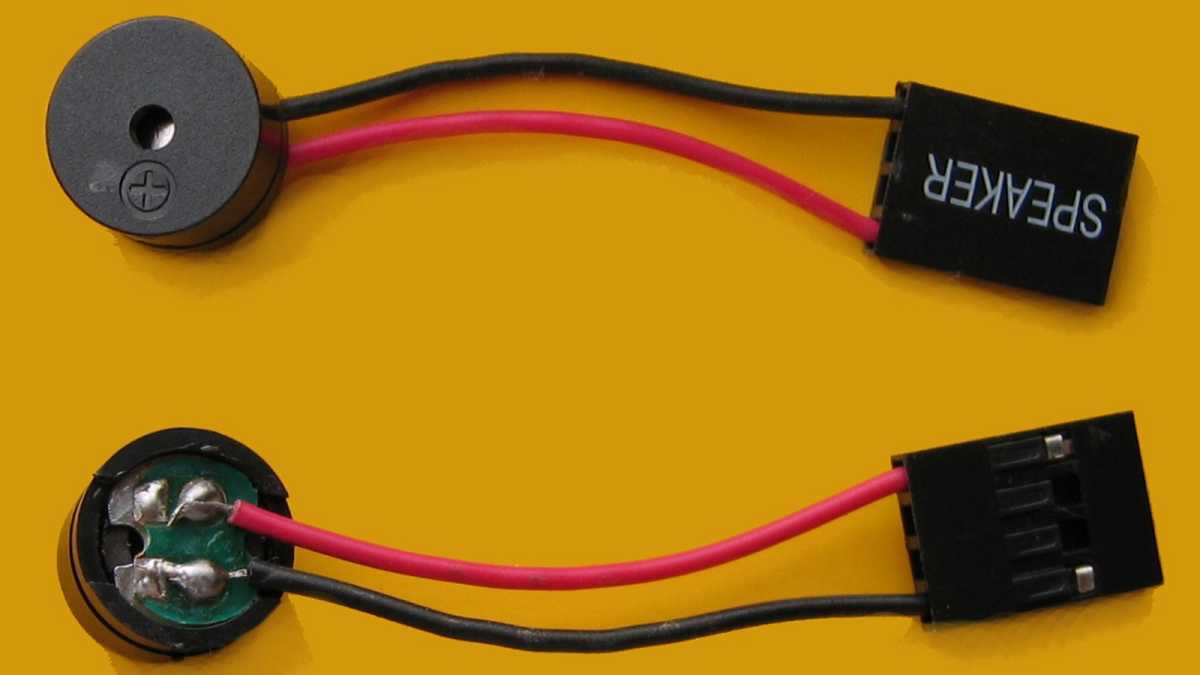

أقل شيوعًا في هذه الأيام ولكن لا يزال مفيدًا هو مكبر صوت اللوحة الأم ، وهو جهاز صغير يعلق على نفس رؤوس الإدخال/الإخراج مثل مفتاح الطاقة ومصابيح LED. إنه الصافرة الصغيرة التي تحدث ضوضاء كلما بدأ جهاز الكمبيوتر الخاص بك لأول مرة في النشر بعد الضغط على زر الطاقة. إنه أيضًا ما يمكن أن يصدر عليك إذا كانت هناك مشكلة في جهاز الكمبيوتر الخاص بك وتحتاج إلى استكشاف الأخطاء وإصلاحها. هذه الرموز الصفراء يمكن أن تكون لا تقدر بثمن.
إذا كانت اللوحة الأم تحتوي على قراءات LED ، أو أي شكل آخر من أشكال رموز الأخطاء المرئية ، فأنت لا تحتاج حقًا إلى مكبر الصوت. ولكن إذا كنت تريد واحدة ، فعادةً ما يتم توصيل رؤوس I/O بنفس الشيء. استخدم السهم الخلفي للعثور على الاتجاه الصحيح والعثور على المسامير على اللوحة الأم.
